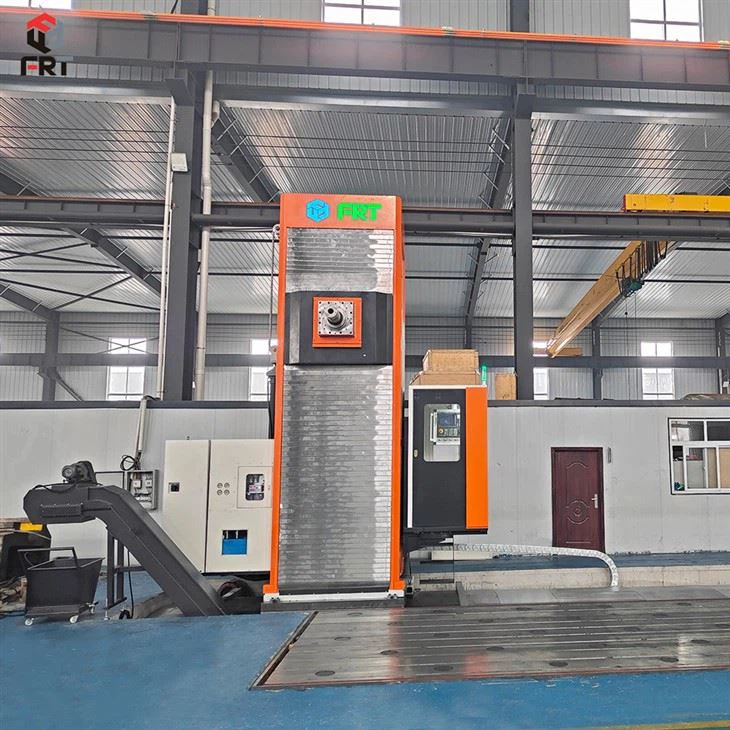

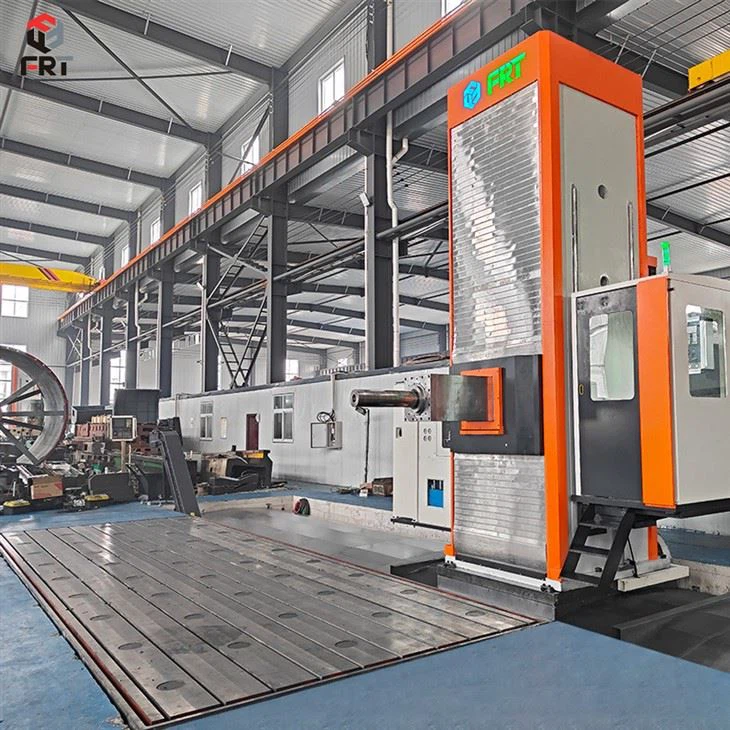

फ्लोर टाइप बोरिंग मिल

फ़्लोर टाइप बोरिंग मिल एक भारी-भरकम मशीनिंग केंद्र है। इसमें उच्च परिशुद्धता, उच्च टॉर्क है और इसमें मिलिंग, बोरिंग और ड्रिलिंग के मुख्य कार्य भी हैं। भारी-भरकम क्षैतिज बोरिंग मशीनों की तुलना में, फर्श बोरिंग मशीनें अधिक वजन सहन कर सकती हैं। साथ ही, अच्छे मशीनिंग प्रदर्शन को प्राप्त करने के लिए, इस प्रकार की मशीन एक रोटरी टेबल से सुसज्जित होती है जो एक निश्चित टेबल के अलावा कठोर रेल पर चलती है। वर्गाकार रैम और बोरिंग बार की यात्रा बेहतर मशीनिंग प्रदर्शन प्राप्त कर सकती है।

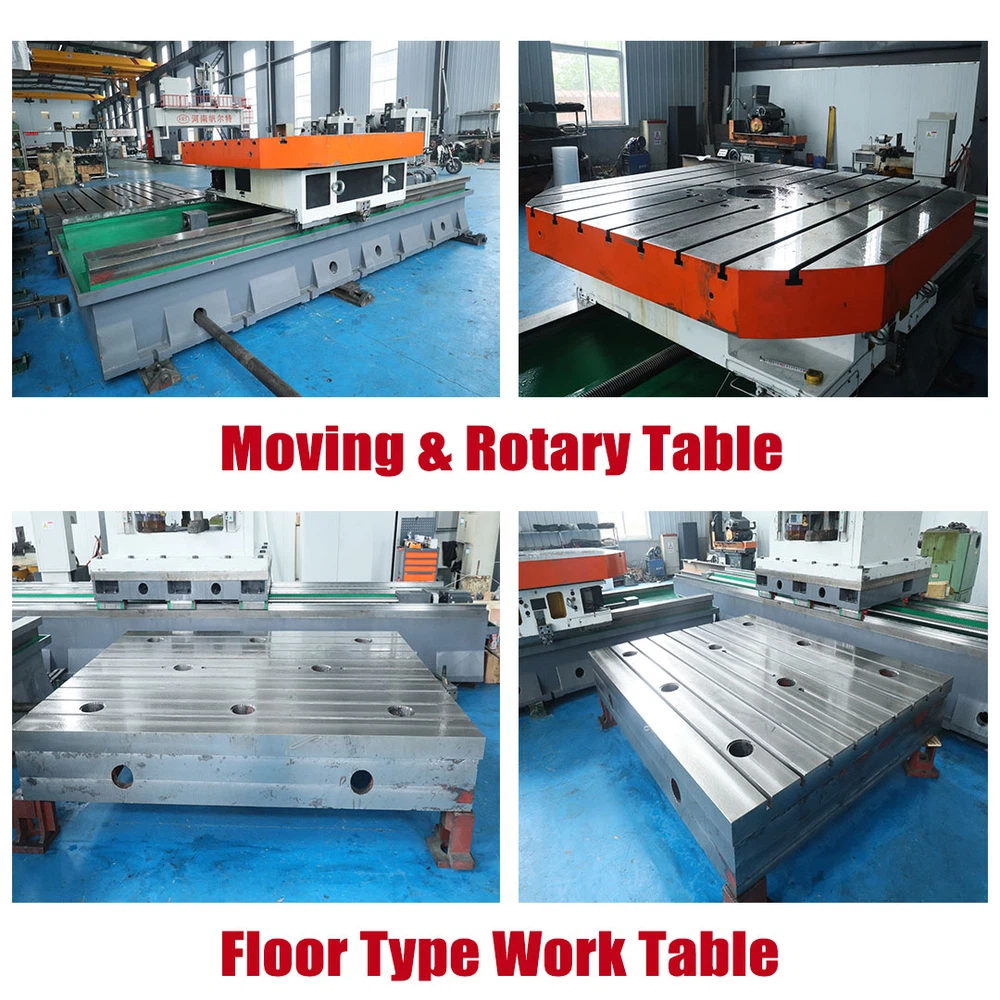

फर्श प्रकार की बोरिंग और मिलिंग मशीनों के लिए दो सामान्य प्रकार के कार्यक्षेत्र हैं, अर्थात् फर्श प्रकार के कार्यक्षेत्र और मोबाइल रोटरी कार्यक्षेत्र।

तल-प्रकार के कार्यक्षेत्र

संरचनात्मक विशेषताएं: फर्श प्रकार का कार्यक्षेत्र सीधे जमीन की नींव पर स्थापित होता है और बिस्तर और बोरिंग और मिलिंग मशीन के अन्य घटकों से अपेक्षाकृत स्वतंत्र होता है। इसमें आमतौर पर बड़े आकार और मोटी संरचना होती है, और यह भारी वर्कपीस का सामना कर सकता है।

भार वहन क्षमता: इसकी सीधी फर्श स्थापना और ठोस संरचना के कारण, भार वहन क्षमता सैद्धांतिक रूप से असीमित है, और यह कई टन या यहां तक ​​कि दसियों टन के बड़े वर्कपीस को ले जा सकती है। यह बड़े और भारी यांत्रिक भागों, जैसे बड़े मशीन टूल बेड, जहाज इंजन सिलेंडर आदि के प्रसंस्करण के लिए उपयुक्त है।

प्रसंस्करण लाभ: इस प्रकार के कार्यक्षेत्र में अच्छी स्थिरता होती है, प्रसंस्करण के दौरान कंपन और विरूपण का खतरा नहीं होता है, और प्रसंस्करण सटीकता सुनिश्चित कर सकते हैं। कुछ बड़े वर्कपीस के लिए जिन्हें उच्च परिशुद्धता बोरिंग और मिलिंग की आवश्यकता होती है, फर्श प्रकार का वर्कबेंच विश्वसनीय समर्थन प्रदान करता है। साथ ही, यह विभिन्न प्रकार के प्रसंस्करण कार्यों को प्राप्त करने और विभिन्न प्रकार के वर्कपीस की प्रसंस्करण आवश्यकताओं को पूरा करने के लिए बोरिंग और मिलिंग मशीन के अन्य घटकों के साथ सहयोग कर सकता है।

मोबाइल रोटरी टेबल

संरचनात्मक विशेषताएं: मोबाइल रोटरी टेबल हार्ड रेल के बिस्तर पर स्थापित की गई है, और बिस्तर की कठोर रेल के साथ घूम सकती है, और अपनी धुरी पर भी घूम सकती है। यह आम तौर पर एक टेबल बॉडी, एक रोटरी ड्राइव डिवाइस, एक मोबाइल ड्राइव डिवाइस और एक पोजिशनिंग क्लैंपिंग डिवाइस से बना होता है।

मूवमेंट लचीलापन: टेबल के मूवमेंट और रोटेशन फ़ंक्शन इसे उच्च मूवमेंट लचीलापन देते हैं। मशीन टूल समन्वय प्रणाली में वर्कपीस की स्थिति को आंदोलन द्वारा समायोजित किया जा सकता है, जो विभिन्न भागों को संसाधित करने के लिए सुविधाजनक है; रोटेशन फ़ंक्शन वर्कपीस को फिर से दबाए बिना बहु-कोण प्रसंस्करण प्राप्त कर सकता है, जिससे प्रसंस्करण दक्षता और सटीकता में सुधार होता है। उदाहरण के लिए, जटिल बॉक्स प्रकार के हिस्सों को संसाधित करते समय, प्रत्येक सतह पर छेद और विमानों को रोटरी टेबल को घुमाकर आसानी से संसाधित किया जा सकता है।

आवेदन का दायरा: यद्यपि इसकी भार वहन क्षमता आमतौर पर फर्श प्रकार की मेज जितनी अच्छी नहीं होती है, मोबाइल रोटरी टेबल में कुछ मध्यम वजन वाले वर्कपीस के लिए बहुत फायदे होते हैं जिनके लिए बहुआयामी प्रसंस्करण की आवश्यकता होती है। इसका व्यापक रूप से मोल्ड निर्माण, एयरोस्पेस पार्ट्स प्रसंस्करण और अन्य क्षेत्रों में उपयोग किया जाता है, और जटिल आकार और वर्कपीस की उच्च परिशुद्धता के लिए प्रसंस्करण आवश्यकताओं को पूरा कर सकता है।

फ़्लोर प्रकार की बोरिंग मिलें मुख्य रूप से कई प्रमुख भागों से बनी होती हैं। ट्रांसमिशन सिस्टम के संदर्भ में, बड़े -व्यास वाले बॉल स्क्रू एक महत्वपूर्ण भूमिका निभाते हैं। रोटरी गति को रैखिक गति में परिवर्तित करके, वे कार्यक्षेत्र और स्पिंडल बॉक्स जैसे घटकों के सटीक विस्थापन को सुनिश्चित करते हुए उच्च सटीकता और उच्च दक्षता संचरण प्राप्त कर सकते हैं; उच्च {{5}भार-सहित रैखिक रेलें मशीन उपकरण के गतिशील भागों के लिए समर्थन और मार्गदर्शन प्रदान करती हैं, और उच्च कठोरता और उच्च भार क्षमता के साथ, वे भारी भार के तहत मशीन उपकरण के स्थिर संचालन को सुनिश्चित करते हैं।

प्रसंस्करण निष्पादन संरचना में, डब्ल्यू और जेड अक्ष एक रैम प्रकार बोरिंग बार टेलीस्कोपिक संरचना को अपनाते हैं। रैम को अक्षीय दिशा के साथ बढ़ाया और वापस लिया जा सकता है, ताकि बोरिंग बार प्रसंस्करण के लिए वर्कपीस में गहराई से प्रवेश कर सके, जिससे मशीन उपकरण की गहरे छेद, जटिल गुहाओं और अन्य प्रसंस्करण के लिए अनुकूलनशीलता बढ़ सके।

स्पिंडल बॉक्स के काउंटरवेट डिज़ाइन में, नाइट्रोजन बैलेंस बार का उपयोग नाइट्रोजन की संपीड़ितता का उपयोग करके संतुलन बल उत्पन्न करने के लिए किया जाता है, स्पिंडल बॉक्स के गुरुत्वाकर्षण को प्रभावी ढंग से ऑफसेट करता है, स्क्रू और गाइड रेल जैसे घटकों पर बल को कम करता है, पहनने को कम करता है, और ऊर्ध्वाधर दिशा में स्पिंडल बॉक्स की स्थिरता और सटीकता सुनिश्चित करता है, ताकि मशीन उपकरण विभिन्न जटिल प्रसंस्करण कार्यों को कुशलतापूर्वक और सटीक रूप से पूरा कर सके।

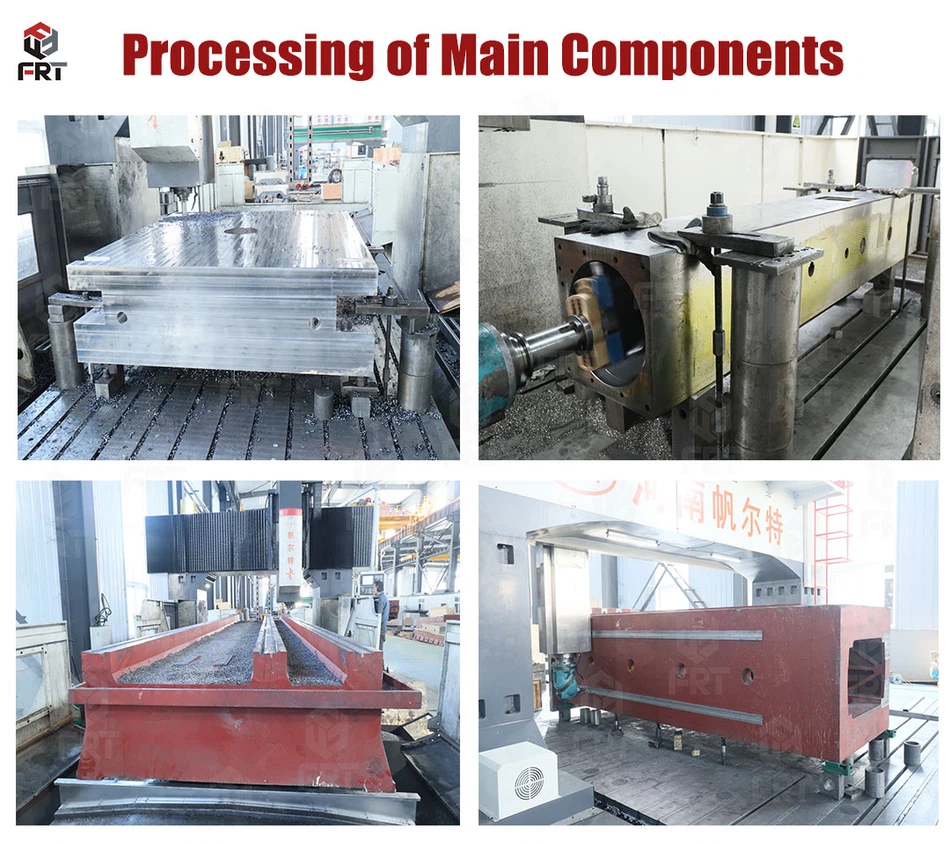

हमारी फ़्लोर {{0} प्रकार की बोरिंग मिलों के मुख्य भागों की ढलाई स्वतंत्र रूप से संसाधित की जाती है, जो फ़ैक्टरी में गैन्ट्री मिलिंग मशीनों और फ़्लोर प्रकार की बोरिंग और मिलिंग मशीनों पर निर्भर होती है। उन्नत उपकरणों और परिपक्व प्रौद्योगिकी के साथ, हम प्रत्येक घटक के सटीक आकार और चिकनी सतह को सुनिश्चित करने के लिए, रफ प्रोसेसिंग से लेकर बारीक प्रोसेसिंग तक प्रसंस्करण सटीकता और गुणवत्ता को सख्ती से नियंत्रित करते हैं, जिससे फर्श प्रकार की बोरिंग मिलों के प्रदर्शन और विश्वसनीयता के लिए एक ठोस आधार तैयार होता है।

फ़्लोर प्रकार की बोरिंग मिलें मुख्य रूप से ऊर्जा उपकरण, भारी मशीनरी, जहाज निर्माण और एयरोस्पेस जैसे उच्च-स्तरीय उपकरण निर्माण क्षेत्रों की सेवा करती हैं, जो अल्ट्रा-बड़े, भारी और सटीक संरचनात्मक घटकों की मशीनिंग के लिए मुख्य उपकरण के रूप में कार्य करती हैं। उनके मुख्य प्रसंस्करण घटकों में भाप टरबाइन, जल टरबाइन, परमाणु और पवन ऊर्जा संयंत्र, धातुकर्म रोलिंग मिल स्टैंड, खनन मशीनरी निकाय, समुद्री डीजल इंजन निकाय और प्रोपेलर घटकों के साथ-साथ एयरोस्पेस इंजन आवरण और बड़े फ्रेम जैसे घटकों के लिए प्रमुख आवास और आधार शामिल हैं। अपनी उच्च कठोरता, बड़ी भार सहने की क्षमता, बहु अक्ष लिंकेज और पांच तरफा मशीनिंग क्षमताओं के साथ, यह उपकरण भारी भार के तहत उच्च परिशुद्धता छेद प्रणाली, विमानों और जटिल गुहाओं का प्रदर्शन कर सकता है, जिससे यह प्रमुख राष्ट्रीय उपकरणों के निर्माण का समर्थन करने वाला एक महत्वपूर्ण भारी शुल्क वाला सीएनसी उपकरण बन जाता है।
