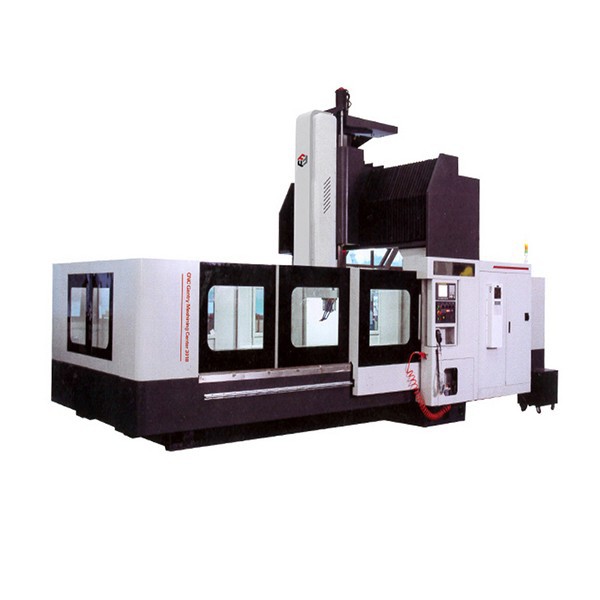

सीएनसी गैन्ट्री प्रकार मिलिंग मशीन
उत्पाद विवरण
सीएनसी गैन्ट्री प्रकार मिलिंग मशीन
सीएनसी गैन्ट्री प्रकार की मिलिंग मशीनें अपनी गैन्ट्री संरचना के माध्यम से स्थिर कठोरता सुनिश्चित करती हैं। सीएनसी कार्यक्रमों के माध्यम से, वे स्वचालित रूप से बड़े वर्कपीस की मिलिंग, ड्रिलिंग और टैपिंग को पूरा करते हैं, जो अल्ट्रा{1}बड़े, उच्च-परिशुद्धता और जटिल संरचनात्मक भागों की मशीनिंग आवश्यकताओं के अनुकूल होते हैं। इनका व्यापक रूप से मोल्ड निर्माण, ऑटोमोटिव मोल्ड, जहाज निर्माण और पवन ऊर्जा उपकरण उद्योगों में उपयोग किया जाता है। वे लगातार सटीकता की गारंटी देते हैं, मशीनिंग दक्षता में सुधार करते हैं, जटिल प्रक्रियाओं को सरल बनाते हैं, उत्पादन चक्र को छोटा करते हैं, और बैच और एकल {{5}पीस उत्पादन दोनों में उद्यमों की प्रतिस्पर्धात्मकता को बढ़ाते हैं।
अनुप्रयोग
सीएनसी गैन्ट्री प्रकार की मिलिंग मशीनें व्यापक रूप से एयरोस्पेस, ऑटोमोटिव और विनिर्माण जैसे उद्योगों में उपयोग की जाती हैं, जहां उच्च परिशुद्धता और दोहराव महत्वपूर्ण हैं। वे दक्षता और स्थिरता के साथ जटिल भागों और घटकों का उत्पादन कर सकते हैं।
सीएनसी गैन्ट्री प्रकार मिलिंग मशीन
मुख्य घटक और विकल्प
सीएनसी गैन्ट्री प्रकार की मिलिंग मशीनें मोबाइल वर्कटेबल संरचनाएं हैं, जो मुख्य रूप से वर्कटेबल, बिस्तर, स्लाइडिंग सीट, कॉलम.क्रॉसबीम, रैम, हाइड्रोलिक सिस्टम, स्नेहन प्रणाली, वायवीय प्रणाली, शीतलन निस्पंदन सिस्टम, चिप हटाने डिवाइस, फिक्स्ड ऑपरेशन पैनल और इलेक्ट्रॉनिक नियंत्रण प्रणाली से बनी होती हैं।
प्रत्येक समन्वय अक्ष की परिभाषा:
X-अक्ष: वर्कटेबल एक लीड स्क्रू के माध्यम से रैखिक गाइड के साथ आगे और पीछे चलता है।
Y-अक्ष: स्लाइडर और स्लाइड ब्लॉक असेंबली क्रॉसबीम पर एक लीड स्क्रू के माध्यम से रैखिक गाइड के साथ क्षैतिज रूप से बाएं और दाएं चलती है।
Z-अक्ष: स्लाइडर एक लीड स्क्रू के माध्यम से कठोर गाइड के साथ लंबवत ऊपर और नीचे चलता है।
सीएनसी गैन्ट्री प्रकार मिलिंग मशीन की तकनीकी विशिष्टता
| तकनीकी विशिष्टता | एफआरटी-एसपी1514 | एफआरटी-एसपी2218 | एफआरटी-एसपी3018 | एफआरटी-एसपी4025 | एफआरटी-एसपी6035 | |
| यात्रा | ||||||
| कार्य तालिका यात्रा(X/Y/Z) | मिमी | 1500/1600/700 | 2200/2000/1000 | 3000/2000/1000 | 4000/2700/1000 | 6000/3700/1200 |
| स्पिंडल सतह से कार्यस्थल तक की दूरी | मिमी | 200-900 | 200-1200 | 200-1200 | 300-1300 | 0-1600 |
| गैन्ट्री चौड़ाई | मिमी | 1400 | 1800 | 1800 | 2500 | 3500 |
| रेल मार्ग | तीन लाइनर गाइड रेल/दो रैखिक गाइड रेल, एक हार्ड रेल (बॉक्स वे) | |||||
| काम की मेज | ||||||
| टेबल का आकार | मिमी | 1500x1200 | 2200x1500 | 3000x1500 | 4000x2000 | 6000x2500 |
| कार्य तालिका की अधिकतम भार क्षमता | T | 3 | 5 | 7 | 15 | 20 |
| स्पिंडल टेपर (मॉडल आस्तीन व्यास) | ||||||
| स्पिंडल टेपर (मॉडल आस्तीन व्यास) | मिमी | बीटी40/155 | बीटी50/155 | बीटी50/155 | बीटी50/190 | बीटी50/190 |
| स्पिंडल मोटर शक्ति | किलोवाट | 11 | 18 | 22 | 26 | 30 |
| स्पिंडल गति | आरपीएम | 8000 | 6000 | 6000 | 6000 | 6000 |
| शुद्धता | ||||||
| स्थिति परिशुद्धता | मिमी | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| बार-बार स्थिति परिशुद्धता | मिमी | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 |
| आकार | ||||||
| शुद्ध वजन | T | 15 | 20 | 30 | 40 | 75 |
कास्टिंग प्रसंस्करण
वर्कपीस की मशीनरी प्रसंस्करण
सीएनसी गैन्ट्री प्रकार की मिलिंग मशीन में, रफ मिलिंग 2 - 3 बड़ी बांसुरी क्षमता वाली कार्बाइड कॉर्न एंड मिलों या रफिंग एंड मिलों को प्राथमिकता देती है, भत्ते के कुशल निष्कासन के लिए कट की बड़ी गहराई और बड़े फ़ीड पर ध्यान केंद्रित करती है; सेमी-फिनिश मिलिंग में 4 बांसुरी कार्बाइड एंड मिलों का उपयोग किया जाता है, जो कठोरता और स्थिरता, समान भत्ता को संतुलित करता है, और आयामी स्थिरता सुनिश्चित करता है; फ़िनिश मिलिंग में कट की छोटी गहराई और उच्च गति के साथ 4 - 6 बांसुरी उच्च-कठोरता वाले तेज-लेपित अंत मिलों का उपयोग किया जाता है, जो सतह की फिनिश और आयामी सटीकता सुनिश्चित करता है, और कंपन के निशान और उपकरण संयुक्त त्रुटियों से बचाता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या आप व्यापारी हैं या फ़ैक्टरी?
ए: फैक्टरी
प्रश्न: हमारी ताकतें क्या हैं?
ए: मशीनिंग में व्यापक अनुभव, संपूर्ण असेंबली प्रक्रियाएं और टीमें, और विदेशों में कमीशनिंग का अनुभव।
प्रश्न: क्या आप मशीन टूल अपग्रेड और संशोधन की पेशकश करते हैं?
उत्तर: हां, हम विभिन्न बोरिंग मशीनों, मिलिंग मशीनों, खरादों और मशीनिंग केंद्रों को अपग्रेड करते हैं।
प्रश्न: सीएनसी मशीन टूल्स के लिए कुछ वैकल्पिक सहायक उपकरण क्या हैं?
ए: सीएनसी रोटरी टेबल, जांच, टूल सेटर, मिलिंग हेड, फिक्स्चर इत्यादि।
