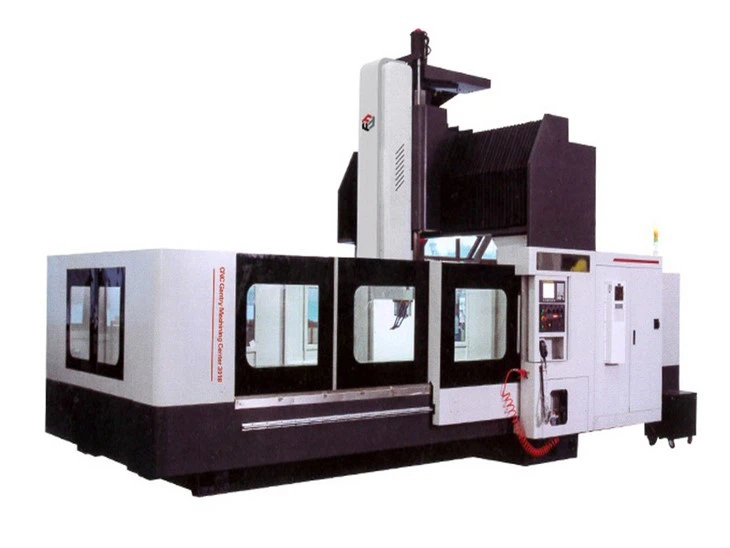

गैन्ट्री टाइप मशीनिंग सेंटर

गैन्ट्री प्रकार के मशीनिंग केंद्र भारी विनिर्माण उद्योगों के लिए मुख्य प्रसंस्करण उपकरण हैं। वे बड़े, अनियमित और भारी भागों के प्रसंस्करण के लिए डिज़ाइन किए गए हैं और इंजीनियरिंग मशीनरी, रेल परिवहन और ऊर्जा उपकरण जैसे उद्योगों में व्यापक रूप से उपयोग किए जाते हैं। वे मशीन टूल बेड, फ्रेम, इंजन सिलेंडर ब्लॉक और पवन ऊर्जा फ्लैंज जैसे अत्यधिक बड़े वर्कपीस को संभाल सकते हैं। वे भारी मशीनरी विनिर्माण में बड़े पैमाने पर और सटीक उत्पादन को साकार करने के लिए महत्वपूर्ण उपकरण हैं।

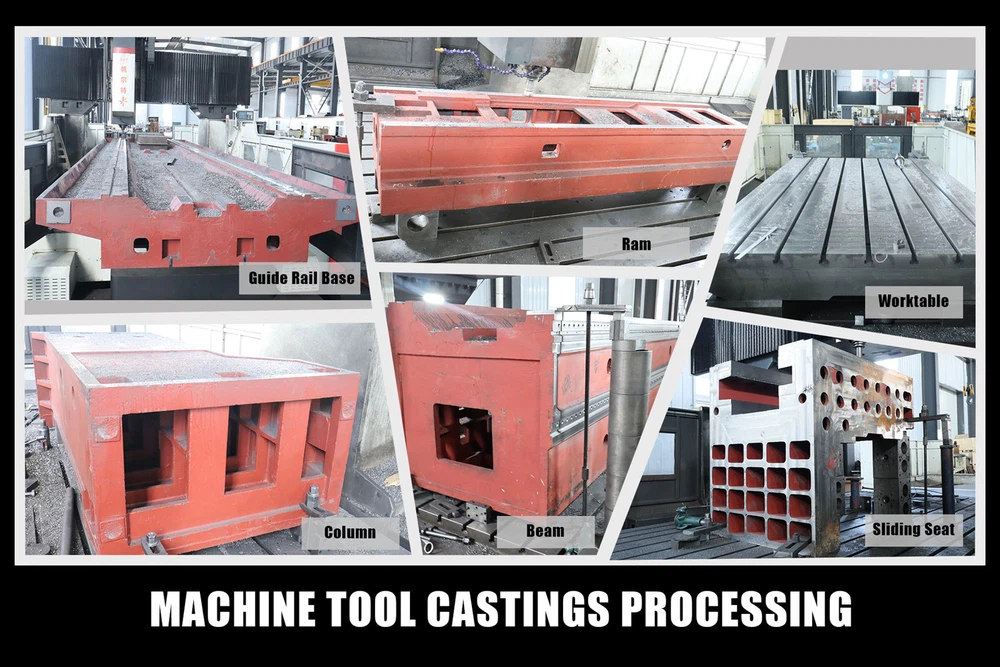

गैन्ट्री प्रकार मशीनिंग केंद्र की मुख्य भार वहन संरचना मशीन टूल कास्टिंग से निर्मित होती है। क्रॉसबीम, कॉलम, रैम और वर्कटेबल सभी उच्च कठोरता वाले कच्चे लोहे से बने होते हैं, और आंतरिक तनाव को खत्म करने के लिए उम्र बढ़ने के उपचार से गुजरते हैं, भारी काटने के कारण होने वाले कंपन और विरूपण का प्रभावी ढंग से विरोध करते हैं। क्रॉसबीम और कॉलम गैन्ट्री फ्रेम बनाते हैं, जो रैम के ऊर्ध्वाधर आंदोलन के लिए समर्थन प्रदान करते हैं; मशीनिंग फ़ीड प्राप्त करने के लिए रैम स्पिंडल ले जाता है; और वर्कटेबल स्थिति और संचलन के लिए वर्कपीस को वहन करती है। यह संपूर्ण कास्टिंग संरचना मशीन टूल के स्थिर संचालन की नींव है।

मशीन टूल की ट्रांसमिशन और सटीक आश्वासन प्रणालियाँ एक दूसरे की पूरक हैं। ट्रांसमिशन सिस्टम बड़े -व्यास वाले बॉल स्क्रू और उच्च-सटीक रैखिक गाइड का उपयोग करता है, जिसमें मजबूत भार क्षमता और सुचारू संचालन होता है, जो प्रत्येक अक्ष की उच्च{{3}स्पीड, सटीक फ़ीड को सक्षम करता है। परिशुद्धता नियंत्रण एनकोडर और रैखिक स्केल से बनी एक बंद लूप डिटेक्शन प्रणाली पर निर्भर करता है। एनकोडर मोटर ऑपरेटिंग डेटा की वास्तविक समय प्रतिक्रिया प्रदान करता है, जबकि रैखिक स्केल सीधे वर्कटेबल और रैम के वास्तविक विस्थापन का पता लगाता है। यह दोहरी सुरक्षा मशीन टूल की स्थिति सटीकता और दोहराने योग्यता में काफी सुधार करती है।

मशीनिंग दक्षता और स्थिरता सुनिश्चित करने के लिए नियंत्रण प्रणाली, स्पिंडल और सहायक प्रणालियाँ एक साथ काम करती हैं। नियंत्रण प्रणाली, कमांड सेंटर के रूप में, जटिल कार्यक्रमों और बहु-अक्ष लिंकेज नियंत्रण का सटीक निष्पादन प्राप्त कर सकती है। भारी कटिंग या उच्च परिशुद्धता मशीनिंग के विभिन्न परिदृश्यों को पूरा करने के लिए मशीनिंग आवश्यकताओं के अनुसार स्पिंडल को विभिन्न शक्ति और गति विनिर्देशों से सुसज्जित किया जा सकता है। शीतलन और स्नेहन प्रणाली काटने वाले क्षेत्र के तापमान को कम करती है और काटने वाले तरल पदार्थ के संचलन के माध्यम से उपकरण के जीवन को बढ़ाती है, जबकि लीड स्क्रू और गाइड रेल जैसे घटकों को चिकनाई और सुरक्षा भी देती है। चिप हटाने की प्रणाली मशीनिंग सटीकता और उपकरण संचालन को प्रभावित करने से चिप संचय को रोकने के लिए समय-समय पर मशीनिंग चिप्स को साफ करती है, जिससे पूरी मशीन की निरंतर संचालन क्षमता सुनिश्चित होती है।

गैन्ट्री प्रकार के मशीनिंग केंद्रों को सटीक मशीनिंग और जटिल प्रक्रियाओं की आवश्यकताओं के अनुसार लचीले ढंग से मुख्य कार्यात्मक घटकों से सुसज्जित किया जा सकता है: केंद्रीय जल आउटलेट प्रणाली सीधे काटने वाले क्षेत्र में उच्च दबाव शीतलक प्रदान कर सकती है, चिप्स को कुशलतापूर्वक हटा सकती है और ठंडा कर सकती है, और उपकरण जीवन का विस्तार कर सकती है, जिससे यह गहरे छेद मशीनिंग परिदृश्यों के लिए उपयुक्त हो जाती है; चौथी {{1}एक्सिस रोटरी टेबल सीएनसी इंडेक्सिंग और निरंतर रोटेशन का समर्थन करती है, जो वर्कपीस के मल्टी-{2}फेस और मल्टी-{3}स्टेशन लिंकेज मशीनिंग को साकार करती है, बॉक्स के आकार और घुमावदार सतह भागों की उच्च-{{4}सटीक मशीनिंग आवश्यकताओं को पूरा करती है; मल्टी{6}फ़ंक्शनल मिलिंग हेड (सही कोण मिलिंग हेड, यूनिवर्सल मिलिंग हेड, एक्सटेंडेड मिलिंग हेड आदि सहित) मिलिंग, बोरिंग और ड्रिलिंग जैसी कई प्रक्रियाओं को कवर करते हुए मशीनिंग कोण और गहराई का विस्तार कर सकते हैं; उच्च परिशुद्धता वाले ग्रेटिंग रूलर पूर्ण रूप से बंद लूप विस्थापन का पता लगाने के माध्यम से उपकरण की स्थिति सटीकता और पुनरावृत्ति में काफी सुधार करते हैं; साथ ही, मशीनिंग स्वचालन और स्थिरता को और बढ़ाने के लिए इसे स्वचालित टूल चेंजर सिस्टम, चिप कन्वेयर, ऑनलाइन माप प्रणाली आदि से भी सुसज्जित किया जा सकता है।

गैन्ट्री प्रकार के मशीनिंग केंद्र बड़े, भारी और उच्च परिशुद्धता वाले भागों की मशीनिंग के लिए उपयुक्त हैं। इनका उपयोग मुख्य रूप से जटिल घुमावदार सतहों, बहु - छेद प्रणालियों और बड़ी सपाट सतहों, मिलिंग, ड्रिलिंग, बोरिंग और टैपिंग संचालन के लिए किया जाता है। उनके मुख्य लाभ लंबे स्ट्रोक, उच्च कठोरता और मजबूत मशीनिंग स्थिरता हैं। विशिष्ट मशीनिंग अनुप्रयोगों में मशीन टूल बेड, बड़े सांचे, पवन ऊर्जा फ्लैंज और एयरोस्पेस संरचनात्मक घटक शामिल हैं। वे स्टील, कच्चा लोहा, एल्यूमीनियम मिश्र धातु और तांबे मिश्र धातु जैसी सामान्य धातुओं के साथ संगत हैं, और टाइटेनियम मिश्र धातु और उच्च तापमान मिश्र धातु जैसी कठिन सामग्रियों को भी मशीनीकृत कर सकते हैं।
